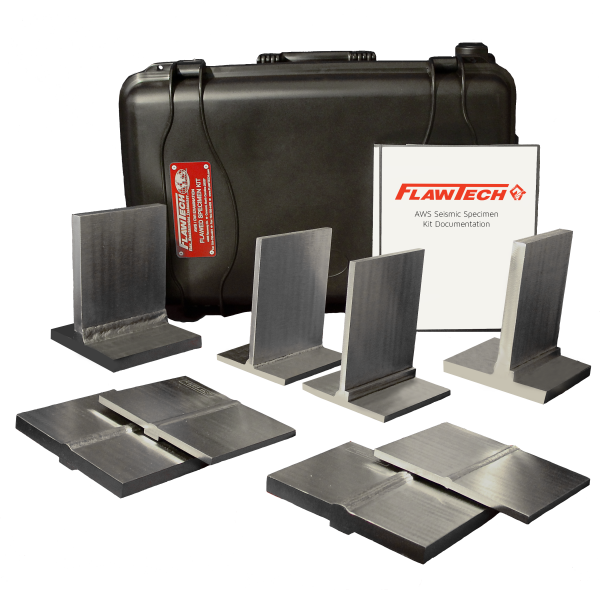

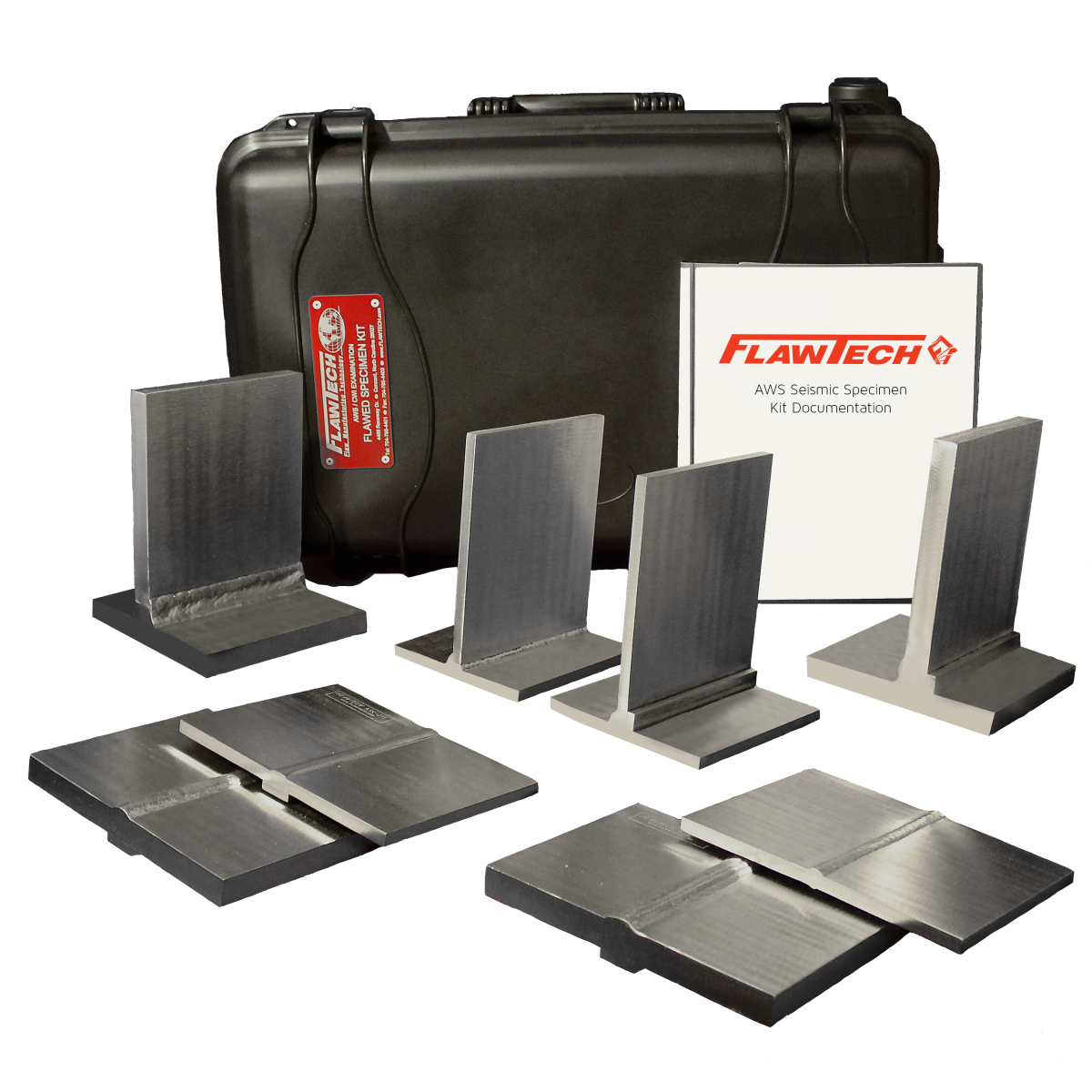

AWS Bausatz für Schweißnähte im seismischen Bereich

Basierend auf AWS D1.8 Anhang E für strukturelle Schweißnähte AWS Seismic Supplement für UT-Prüfungen Anzahl: 1 Satz mit 8 Prüfkörpern
7.800,00 €
exkl. 19% USt.
  • Lieferzeit: 14 - 15 Werktage (Ausland)
Beschreibung
Werkstoff: A36 oder 1018 Kohlenstoffstahl Spezifikationen: Insgesamt 8 geschweißte Probekörper: 2 Stumpfschweißnähte mit V-Nut (1) bei 0,375" T und (1) bei 0,75" T X 6" (Schweißnaht) X 8" 2 Stumpfnähte mit V-Nut mit Gegenzug, (1) mit 0,375" T und (1) mit 0,75" T X 6" (Schweißnaht) X 8? 2 T-Schweißnähte mit einfacher Nut, (1) bei 0,375" T & (1) bei 0,75" T X 6" (Schweißnaht) X 6" Main X 7" (Abzweig) 2 T-Schweißnähte mit einfacher Nut mit Gegenzug, (1) mit 0,375" T und (1) mit 0,75" T X 6" (Schweißlänge) X 6" Main X 7" Abzweig Fehlstellen: Insgesamt 20 (~2 - 3 pro Probe) unterirdische und oberflächliche Bruchstellen, die nach dem Zufallsprinzip über das gesamte Volumen der Schweißnaht verteilt sind. Die Fehlergrößen variieren von ca. +1" bis -0,5" in der Länge und +/- 0,25" in der Höhe. Toleranz: +/- 0.080" Zustand der Schweißnaht: Der Oberflächenzustand von Krone und Wurzel ist "wie geschweißt". Dokumentation: Konformitätszertifikat, "As Built" CAD, RT-Inspektionsfilm und Technikblatt (gemäß ASME Sec.V, Art.2), UT-Inspektionsbericht und Zertifikate für Mess- und Prüfgeräte Transportkoffer: im Lieferumfang enthalten (rollbar und abschließbar) Gewicht des Kits: ~125 lbs Abmessungen: 24" x 16" x 10"
