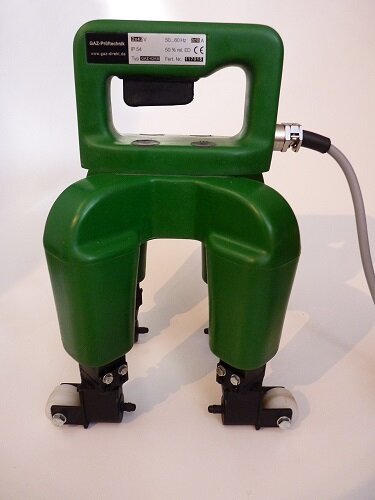

Kreuzmagnet GAZ-42 KM

Artikelnummer: 281

Der Kreuzmagnet GAZ-42 KM besteht aus zwei um 90° versetzten Wechselstromjochen, die eine Längs- und Querrissanzeige in einem Arbeitsgang ermöglichen.

Die an den Polen angebrachten Laufräder garantieren zum einen ein leichtes Verschieben des Magneten und zum anderen einen konstanten Luftspalt zwischen Joch und Werkstückoberfläche.
Der Kreuzmagnet GAZ 42 KM muss an einen Trenntransformator angeschlossen werden.

2.450,00 €

exkl. 19% USt.

Lieferzeit: 5 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

Der Kreuzmagnet GAZ - 42 KM besteht aus zwei um 90° versetzten Wechselstromjochen, die eine Längs- und Querrissanzeige in einem Arbeitsgang ermöglichen. Die an den Polen angebrachten Laufräder garantieren zum einen ein leichtes Verschieben des Magneten und zum anderen einen konstanten Luftspalt zwischen Joch und Werkstückoberfläche.
Der Kreuzmagnet GAZ-42 KM muss an einen Trenntransformator angeschlossen werden.

Technische Daten:

Magnetisierungsverfahren nach EN ISO 9934-1:   JEW
Anschlussdaten:   2 x 42VAC, 50...60Hz
Anschlussart:   feste Anschlusskabel mit 4-poligem Stecker
Max. Stromaufnahme:   2 x 10A
Einschaltdauer:   50 % oder max. 1 min.

Schutzklasse nach VDE 0100: Schutzklasse III
Schutzart nach DIN 50 040: IP 65

Abmessungen H x B x T: 320 x 220 x 230 mm
Polmittenabstand: 168 mm
Polquerschnitt: 28,0 x 27,5mm
Gewicht ohne Anschlusskabel: 10,2 kg
Gewicht mit Anschlusskabel: 11,3 kg

Messungen bei Nennspannung
Feldstärke mit Testplatte 500 x 250 x l0 mm: (s. EN ISO 9934-3)
2 x 40A/cm ohne Rollvorsatzpole
Abreißkraft: 2 x 140 N ohne Rollvorsatzpole

Feldstärke mit Rollvorsatzpolen auf Testplatte: Drehfeld mit 30A/cm (+-4A/cm)
Der magnetische Leistungswert bezieht sich auf 50Hz-Betrieb.
